標(biāo)簽覆膜起皺怎么破？成因解析與現(xiàn)場解決方案（工藝師版）

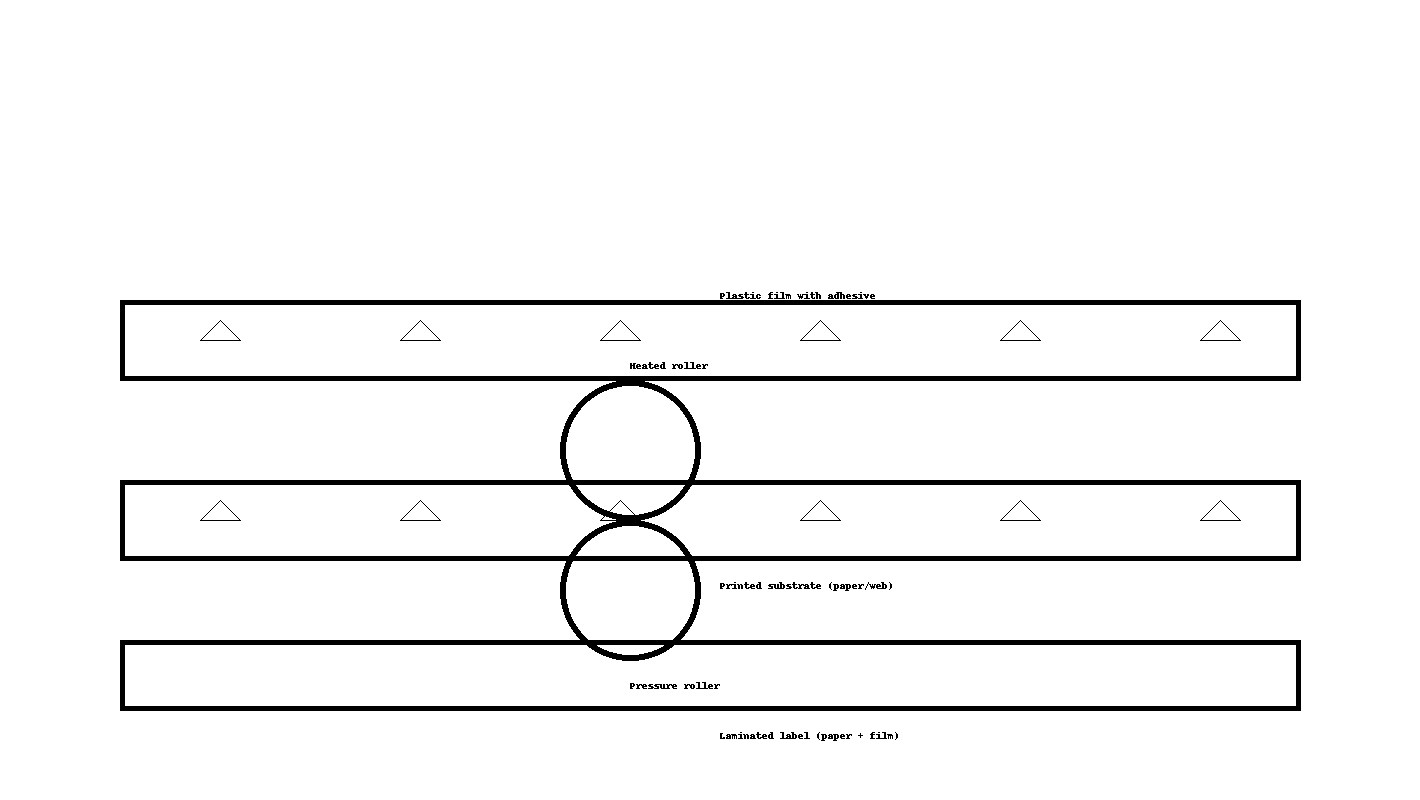

覆膜是將涂布黏合劑后的薄膜與印刷品在加熱、加壓條件下復(fù)合，形成紙塑合一的標(biāo)簽產(chǎn)品。它能提升表面光澤、耐磨與阻隔，是標(biāo)簽印后加工的關(guān)鍵環(huán)節(jié)。但實(shí)際生產(chǎn)中，覆膜如果稍有不當(dāng)，極易出現(xiàn)各類起皺/波浪邊問題，影響外觀與合格率。本文從“成因 → 對策 → 快速判斷”三個(gè)維度給出可執(zhí)行方案。
一、起皺的主要成因
- 環(huán)境因素：車間濕度過高導(dǎo)致紙張受潮起“荷葉邊”；覆膜溫度過高使紙張“緊邊”而起皺。
- 材料因素：紙張含水率異常、薄膜平整度差、涂布不均或膜材熱收縮率偏大，均會觸發(fā)起皺。

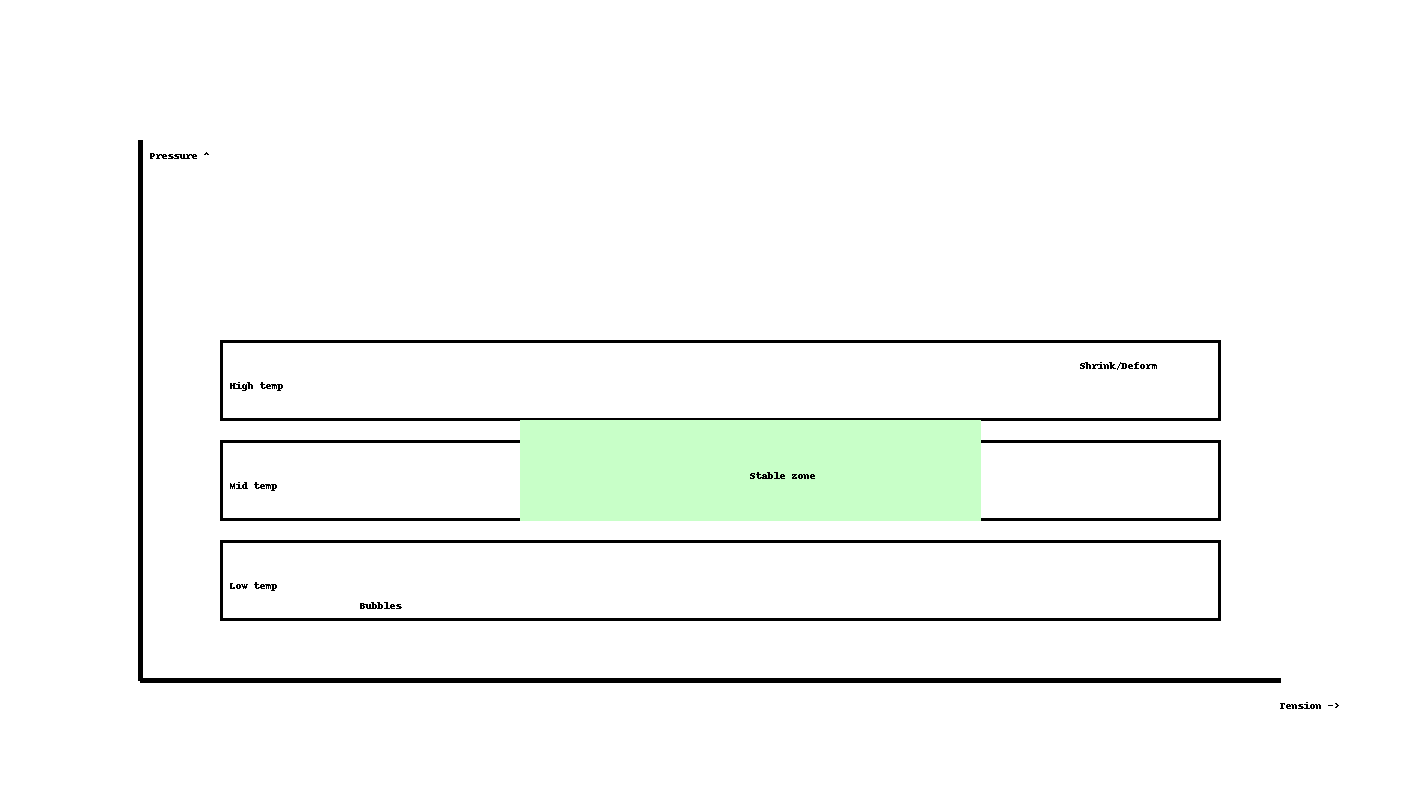

- 力學(xué)因素：覆膜的壓力 / 張力 / 拉力過大或過小都會產(chǎn)生缺陷；壓力過大使膜面局部收縮，過小則易形成氣泡。
- 膠輥因素：膠輥表面不平、老化或粘附污物，會造成復(fù)合面不均一而起皺。

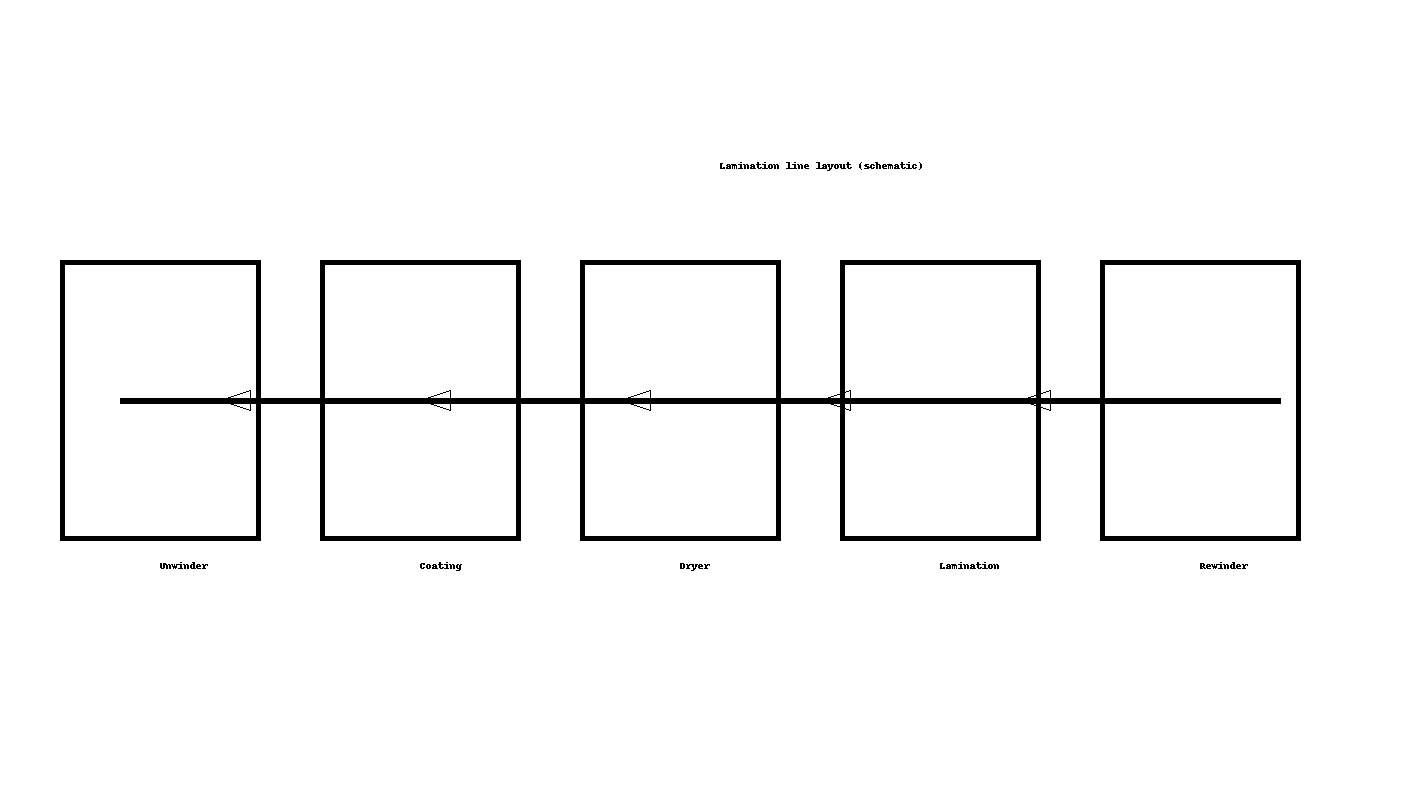

- 工藝與走紙因素：輸紙歪斜、前后速度不匹配、導(dǎo)向輥角度或間隙設(shè)置不當(dāng)?shù)取?/li>
二、通用解決辦法（對癥調(diào)整）
- 溫濕度調(diào)整：不同膜材對應(yīng)溫度窗口不同，溫度過高易熱變形；濕度異常時(shí)應(yīng)適度加濕/烘干，避免紙張含水率波動(dòng)。
- 材料校驗(yàn)：受潮紙張更換或烘干；懷疑膜材問題時(shí)，切換同規(guī)格新卷驗(yàn)證。優(yōu)先使用平整度好、涂布均勻、熱收縮率受控的薄膜。
- 壓力/張力優(yōu)化：小步增減，觀察膜面應(yīng)力分布。壓力調(diào)整后注意包布方向與貼合線性，保持涂布厚度均勻、無局部堆膠。
- 膠輥維護(hù)：先徹底清潔；若老化/偏心/表面損傷，及時(shí)磨修或更換，確保表面硬度與圓跳動(dòng)在控制范圍。
- 導(dǎo)向與走料：校正輸紙直線度與速度匹配；檢查導(dǎo)向輥角度與間隙，避免在壓合前就“預(yù)折”薄膜。

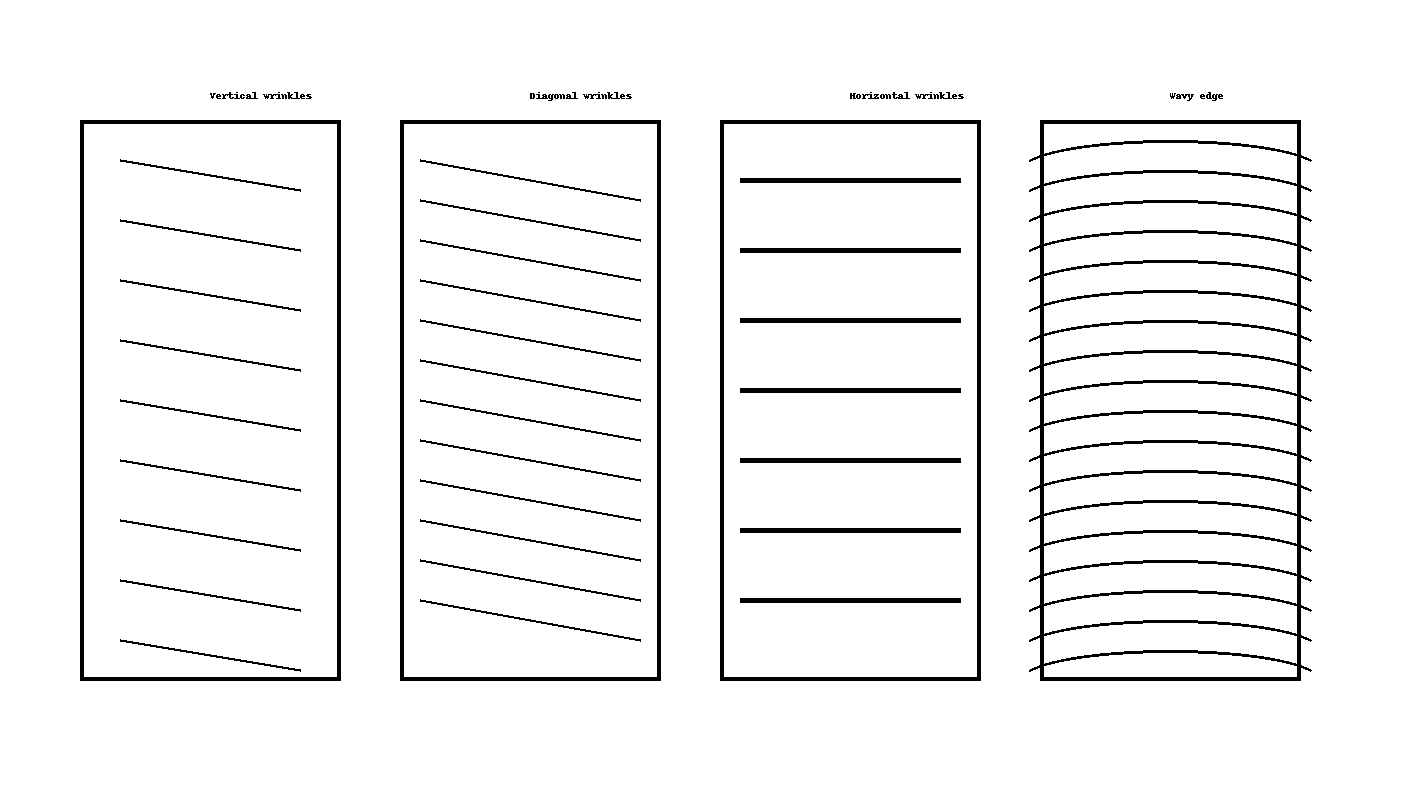

三、快速判斷與對應(yīng)措施（按皺紋形態(tài)定位）
| 缺陷形態(tài) | 可能原因 | 快速對策 |
|---|---|---|
| 豎向褶皺 | 薄膜拉力過大；展平不足；來料本身帶折痕 | 放松拉力；調(diào)整舒展輥使膜完全展平后再壓合；必要時(shí)更換膜卷 |
| 斜向褶皺 | 膜材左右張力不均；調(diào)整輥位置不當(dāng) | 降低整體拉力并重設(shè)展平/糾偏；短期可更換膜卷驗(yàn)證 |
| 橫向褶皺 | 加熱輥溫度過高；橡膠輥壓力過大 | 下調(diào)輥溫；減小壓力至膜面應(yīng)力均衡 |
| 變形起皺 | 熱區(qū)溫度過高致膜熱變形；導(dǎo)向輥間隙過小提前擠出褶皺 | 降低溫度；重新調(diào)整導(dǎo)向輥間隙與入帶角 |
| 波浪邊 | 兩端張力不一致；膠層厚、黏度過大導(dǎo)致復(fù)合滑移 | 校正張力；控制涂膠量并適當(dāng)提高烘干溫度 |
四、現(xiàn)場參數(shù)與質(zhì)控建議
- 建立來料基準(zhǔn)卡：紙張含水率、膜材平整度、熱收縮率、涂布厚度等入廠必檢。
- 設(shè)置工藝窗口：輥溫、線速度、壓力/張力的上下限與步進(jìn)值；更換材料時(shí)做小樣驗(yàn)證。
- 膠輥點(diǎn)檢：周期清潔與硬度/圓跳動(dòng)檢測，異常時(shí)先停機(jī)處理。
- 環(huán)境穩(wěn)定：維持恒溫恒濕，避免班次/季節(jié)切換時(shí)的含水率突變。
- 留存缺陷樣本與參數(shù)記錄，方便復(fù)盤對照改進(jìn)。
常見問題（FAQ）
覆膜溫度到底該設(shè)多少？不同膜材有通用值嗎？
沒有絕對通用值。不同 BOPP/PET/PE 膜以及不同涂布體系的熱響應(yīng)差異較大。建議以廠家推薦區(qū)間為初始點(diǎn)，結(jié)合線速度與壓力做小步調(diào)參，優(yōu)先確保展平與無熱變形。
為什么降低壓力后氣泡減少，但邊部開始起皺？
說明當(dāng)前張力與壓力配比失衡：壓力降低抑制了局部收縮，但邊部張力不足導(dǎo)致膜與紙面同步性變差。需要同步小幅提升邊部張力或提高烘干效率。
波浪邊一直反復(fù)出現(xiàn)，先查哪三個(gè)點(diǎn)？
① 左右張力一致性；② 涂膠量與黏度（是否過厚/過粘）；③ 烘干區(qū)溫度與停留時(shí)間是否不足。逐一驗(yàn)證并記錄變化趨勢。
膠輥多久需要更換或重磨？
與負(fù)荷與班次有關(guān)。出現(xiàn)硬度漂移、表面?zhèn)?、圓跳動(dòng)超差或頻繁清潔仍無法消除條紋/起皺時(shí)，應(yīng)安排重磨或更換。
如何快速判斷“材料問題”還是“設(shè)備/工藝問題”？
用同參數(shù)更換另一卷膜對比；若立刻改善，多半是材料因素；若無變化，則重點(diǎn)排查溫濕度、導(dǎo)向/張力、壓力與速度匹配。
備案號：
