不干膠標(biāo)簽起翹的常見(jiàn)原因與解決方案
不干膠標(biāo)簽幾乎應(yīng)用于所有消費(fèi)品的外包裝，但在貼標(biāo)后出現(xiàn)鼓包、翹邊、翻邊等現(xiàn)象，會(huì)影響觀感并造成退貨與返工。根據(jù)現(xiàn)場(chǎng)經(jīng)驗(yàn)，起翹通常分為兩類(lèi)：① 貼標(biāo)后 24 小時(shí)內(nèi)立即出現(xiàn)；② 貼標(biāo) 24 小時(shí)后逐漸顯現(xiàn)。下文從材料、膠黏劑、工藝與使用環(huán)境等角度系統(tǒng)分析成因與對(duì)策。
要點(diǎn)速覽
- 小直徑瓶體（< 30 mm）需選用小曲面適配的面材與強(qiáng)粘膠；面材挺度過(guò)大極易起翹。
- 膠黏劑的初粘、持粘與內(nèi)聚力缺一不可；舊料/庫(kù)存料粘性衰減要重點(diǎn)排查。
- 上光油含硅體系與搭貼（疊貼）工藝相沖突，優(yōu)先改用覆膜。
- 低溫、結(jié)露、粉塵/油污表面、冷凝水未干等不良環(huán)境會(huì)大幅降低貼標(biāo)成功率。
- 判定標(biāo)準(zhǔn)：若 T+24 h仍穩(wěn)定，后期起翹多與內(nèi)聚力不足相關(guān)。

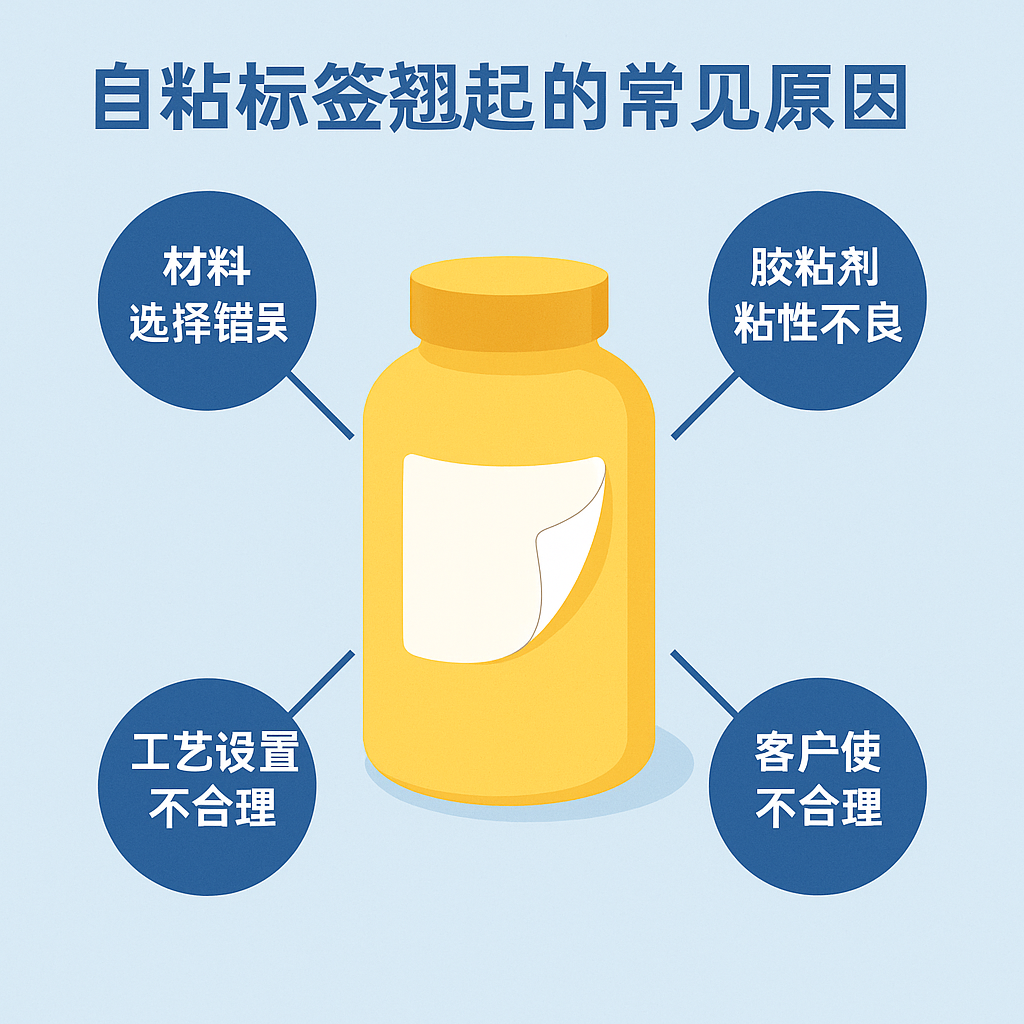

常見(jiàn)成因與對(duì)策
NO.01 材料選擇錯(cuò)誤（小瓶體曲面）
直徑 < 30 mm 的小瓶體若配合高挺度面材，面材回彈會(huì)戰(zhàn)勝膠黏劑的粘著力，導(dǎo)致邊緣翹起。
- 癥狀：貼后數(shù)小時(shí)內(nèi)迅速起翹，越放越嚴(yán)重。
- 建議：采用柔順/低挺度面材與強(qiáng)粘/小曲面專(zhuān)用膠；下單前核對(duì)瓶徑并讓材料商提供匹配曲率測(cè)試報(bào)告。
NO.02 膠黏劑黏性衰減（初粘/持粘不足）
部分不干膠出廠后隨時(shí)間粘性下降；終端延遲使用或庫(kù)存條件不佳時(shí)易失效。
- 癥狀：新料正常、舊料或庫(kù)存標(biāo)簽起翹明顯。
- 建議：批次留樣做 180° 剝離/持粘對(duì)比；與供應(yīng)商核驗(yàn)保質(zhì)期與存儲(chǔ)條件，必要時(shí)索賠并更換合格原料。
NO.03 膠黏劑內(nèi)聚力不足
24 h 內(nèi)不翹，長(zhǎng)期存放后出現(xiàn)“斷膠”：膠的一部分留在被貼物，另一部分留在標(biāo)簽背面。
- 癥狀：長(zhǎng)儲(chǔ)后邊緣分層，能看到膠殘留分裂痕跡。
- 建議：要求材料商提供內(nèi)聚力指標(biāo)（如剪切保持力）與測(cè)試；必要時(shí)更換更高內(nèi)聚體系。
NO.04 工藝設(shè)置不合理（上光 × 搭貼）
上光油體系常含硅，若標(biāo)簽環(huán)繞一周后邊緣搭貼，硅面與膠接觸會(huì)降低粘附導(dǎo)致翹邊。
- 建議：搭貼場(chǎng)景禁用上光，改用覆膜；或?qū)⒋钯N邊做去硅/留邊設(shè)計(jì)。
NO.05 終端使用不當(dāng)（低溫/結(jié)露/污染）
冷庫(kù)低溫立即入庫(kù)、結(jié)露未干即貼、粉塵/油污表面貼標(biāo)、室外金屬高溫/低溫環(huán)境操作等都會(huì)引起失敗。
- 建議：確保被貼物表面干燥、潔凈、無(wú)油；貼后提供 24 h 固化時(shí)間；低溫環(huán)境采用低溫膠配方。
排查與對(duì)比表
| 可能原因 | 典型癥狀 | 發(fā)生時(shí)點(diǎn) | 排查與對(duì)策 |
|---|---|---|---|
| 面材挺度過(guò)大（小曲面） | 邊緣快速回彈、當(dāng)場(chǎng)翻邊 | 0–24 h | 換柔順面材 + 小曲面強(qiáng)粘膠；下單前核對(duì)瓶徑與彎曲測(cè)試 |
| 膠黏劑黏性衰減 | 新料正常，舊料/庫(kù)存起翹 | 數(shù)小時(shí)內(nèi) | 批次對(duì)比剝離與持粘；按保質(zhì)期與倉(cāng)儲(chǔ)規(guī)范管理，必要時(shí)更換 |
| 膠黏劑內(nèi)聚力不足 | 長(zhǎng)儲(chǔ)后斷膠，表面殘膠 | >24 h | 檢測(cè)剪切保持力/內(nèi)聚力；升級(jí)膠系 |
| 上光 × 搭貼沖突 | 搭貼處邊角翹起 | 0–72 h | 改覆膜或去硅留邊；優(yōu)化疊貼寬度與壓力 |
| 低溫/結(jié)露/污染表面 | 大面積粘不牢 | 即刻或短期 | 表面清潔干燥；低溫用低溫膠；貼后固化 24 h |
現(xiàn)場(chǎng)驗(yàn)證與質(zhì)量把關(guān)
- 樣機(jī)試貼：按生產(chǎn)線速度模擬貼標(biāo)；記錄壓輥壓力、覆壓時(shí)間與基材張力。
- T+24 h 復(fù)檢：在目標(biāo)溫濕度放置 24 h，復(fù)核邊緣狀態(tài)與剝離力。
- 加速老化：做冷熱循環(huán)與濕熱試驗(yàn)，判斷長(zhǎng)期內(nèi)聚穩(wěn)定性。
常見(jiàn)問(wèn)題（FAQ）
直徑小于 30 mm 的小瓶體如何選材？
優(yōu)先選擇柔順/低模量面材（如柔性 PP/PET 薄膜）與小曲面專(zhuān)用強(qiáng)粘膠；必要時(shí)減小標(biāo)簽高度或做弧形邊以緩解回彈。
如何區(qū)分“黏性不足”和“內(nèi)聚力不足”？
若貼后很快翹起，多為初粘/持粘不足；若 24 h 正常、長(zhǎng)儲(chǔ)后分層并出現(xiàn)殘膠，多為內(nèi)聚力不足。
搭貼必須上光時(shí)有什么補(bǔ)救措施？
在搭貼邊留未上光通道或改用低硅上光體系；同時(shí)提高覆壓壓力與時(shí)間，或改用覆膜方案。
冷庫(kù)/結(jié)露環(huán)境如何確保不翹標(biāo)？
選用低溫膠并保證被貼物表面干燥無(wú)凝露；貼后在室溫固化 24 h 再入庫(kù)。
舊料或庫(kù)存標(biāo)簽還能繼續(xù)用嗎？
先做剝離強(qiáng)度與持粘抽檢；若衰減明顯，停止使用并與材料商溝通換料與賠付。
通過(guò)在材料選型、膠黏劑評(píng)價(jià)、工藝配置與終端環(huán)境四個(gè)方面同步優(yōu)化，可以顯著降低不干膠標(biāo)簽的起翹風(fēng)險(xiǎn)，保障外觀品質(zhì)與交付周期。
備案號(hào)：
