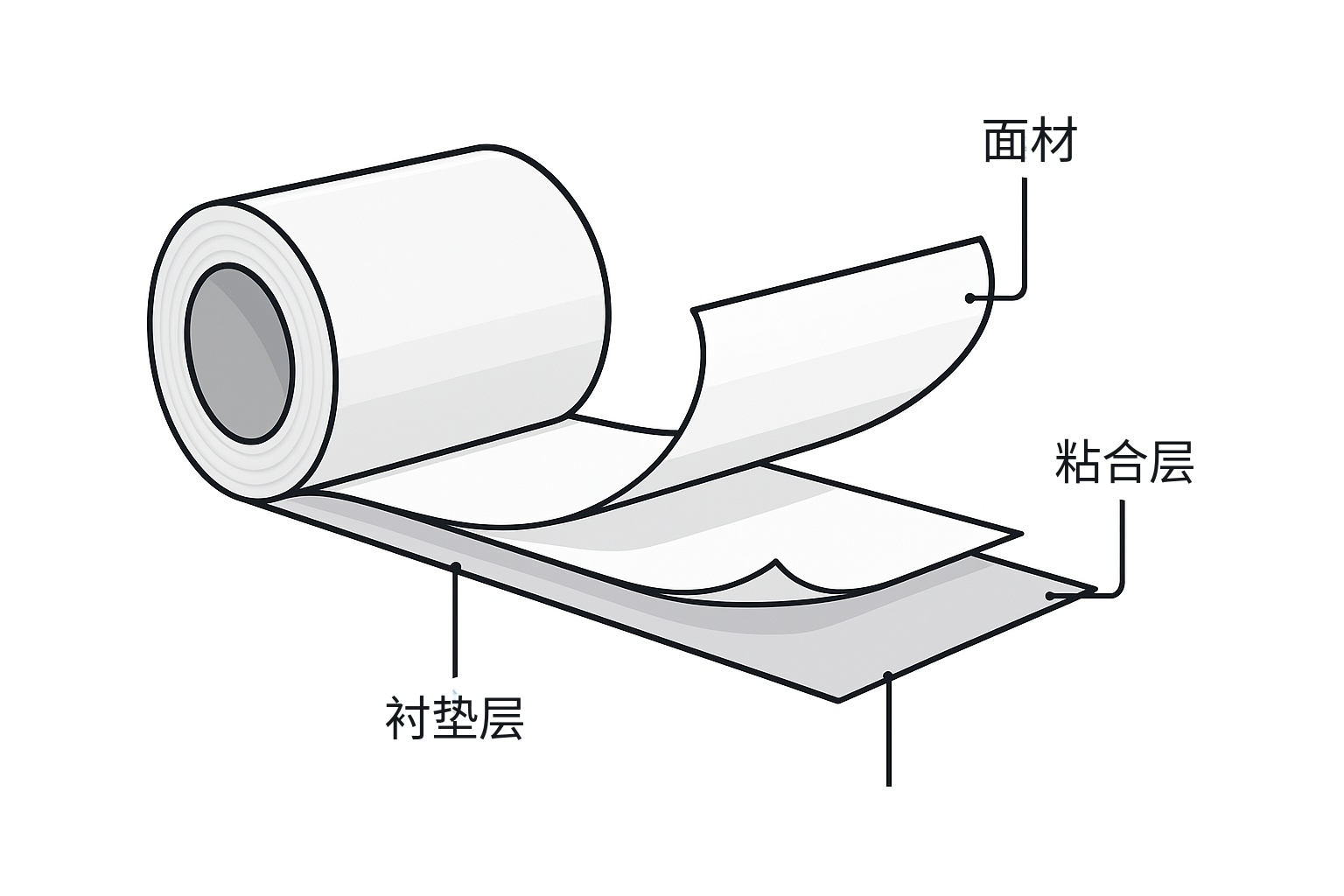

不干膠標簽由底紙、面材和膠黏劑三部分組成：底紙表面經(jīng)硅油處理，對膠黏劑起隔離作用，保證面材可以順利剝離；面材是承載印刷內(nèi)容的主體，可以是銅版紙、熱敏紙、PET、PVC 等多種材料；中間的膠黏劑則決定標簽?zāi)芊窭喂藤N附在被貼物表面。 在實際應(yīng)用中，由于材料選擇、貼標工藝、環(huán)境條件等因素的綜合影響，容易出現(xiàn)標簽起翹、起皺、氣泡、底紙斷裂等質(zhì)量問題，其中最常見、投訴最多的就是“貼標起翹”。本文結(jié)合生產(chǎn)現(xiàn)場經(jīng)驗，系統(tǒng)分析不干膠標簽貼標起翹的主要原因，并給出針對性的解決思路。



一、不干膠標簽貼標起翹的基本認識

不干膠標簽在貼標后能否長時間服役，取決于三個核心要素：膠黏劑的黏性與被貼物的匹配程度、面材及整張材料的平整度、貼標工藝與環(huán)境條件是否符合材料要求。 任何一個環(huán)節(jié)控制不當，都有可能在使用過程中出現(xiàn)邊緣翹起、角部脫落甚至整張標簽掉落的情況。

二、影響不干膠標簽貼標起翹的九大關(guān)鍵因素

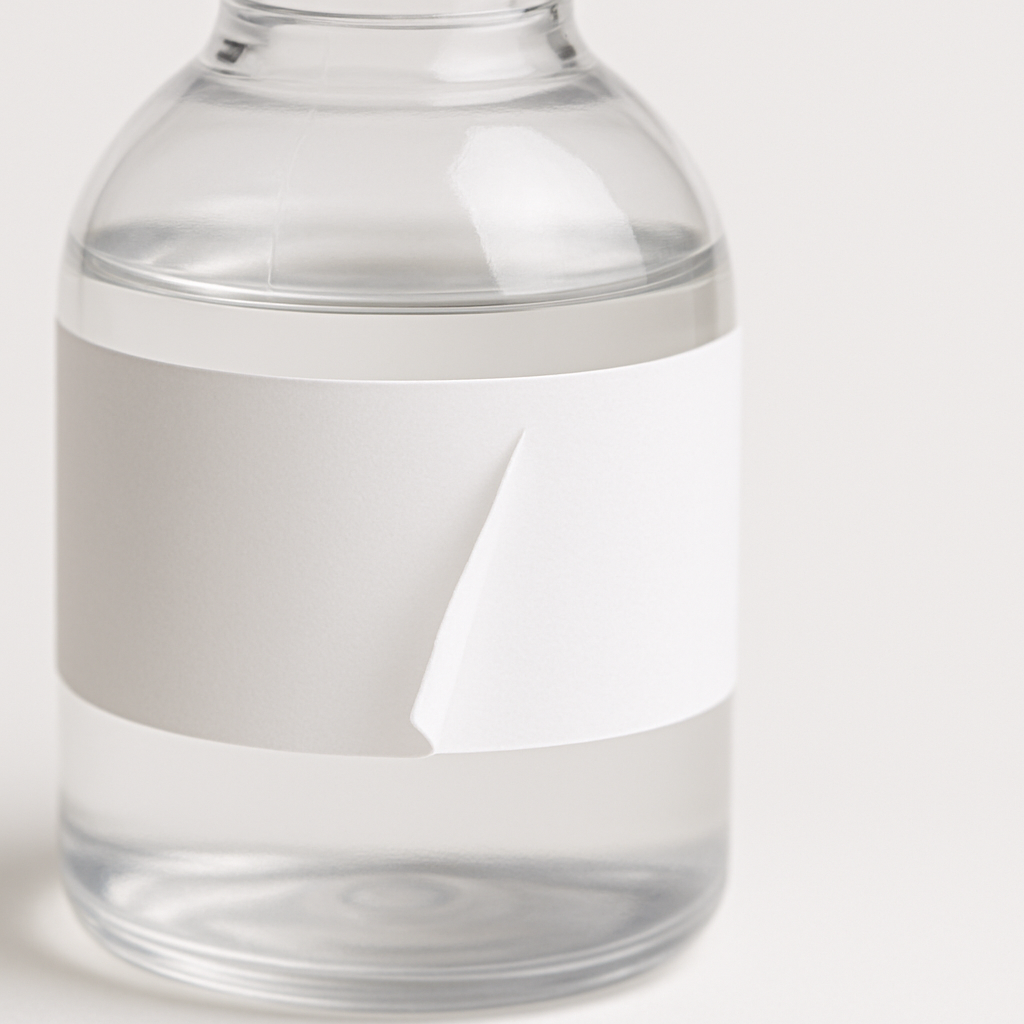

1. 膠黏劑黏性與產(chǎn)品匹配性

膠水初粘力或最終黏性不足，是導(dǎo)致起翹的首要原因之一；同時，不同配方的膠黏劑有各自適用的被貼物與應(yīng)用場景。 若忽視材料說明隨意使用，就容易出現(xiàn)“標簽看起來正常，貼上去卻總是翹邊”的情況。

• 嚴格對照材料技術(shù)參數(shù)，確認標簽?zāi)z水是否適用于目標被貼物與使用溫度范圍；
• 例如：部分紙張/薄膜類標簽限制最小貼標直徑（如 < 3cm 的小瓶體不適用）；
• 熱熔膠類不干膠不建議直接貼在 PVC 基材上，以免出現(xiàn)遷移或起翹問題；
• 向客戶送樣時，建議同時附上材料技術(shù)數(shù)據(jù)表，降低誤用風(fēng)險。

2. 面材平整度與覆膜張力

面材平滑度是決定整張材料平整度的重要指標，也是保證印刷與貼標質(zhì)量的基礎(chǔ)。 當面材本身有波紋、卷曲，或覆膜張力過大時，標簽在卷曲方向容易向上翹起。

• 進廠驗收時關(guān)注整卷材料是否有卷邊、隧道、波浪等缺陷；
• 覆膜工序要控制合適張力，避免將標簽“拉彎”，造成后期自然回彈起翹；
• 必要時可通過放松張力、靜置回潮等方式改善材料平整度。

3. 標簽結(jié)構(gòu)設(shè)計與首尾搭接

標簽版面與結(jié)構(gòu)設(shè)計，同樣會對貼標穩(wěn)定性產(chǎn)生明顯影響。尤其是首尾搭接標簽，如果處理不當，搭接區(qū)域很容易成為起翹“重災(zāi)區(qū)”。

• 能避免首尾搭接時盡量避免，無法避免時不建議使用冷覆膜方式；
• 搭接區(qū)域盡量留白，不印刷、不上光，以利于膠黏劑直接與膜/紙基材接觸；
• 若需覆膜，建議覆膜后增加電暈處理，使表面張力 ≥ 38 達因；
• 上光油或 UV 墨層固化過度，會導(dǎo)致表面能降低，影響膠黏劑黏附力，需要做好固化控制與表面張力檢測。

4. 被貼物材質(zhì)與表面能差異

不同材料的瓶體或包裝容器，其表面能有所差異，同一款標簽在不同材質(zhì)上的表現(xiàn)會完全不同。 一般而言：不銹鋼 > 玻璃 > PET > PP > PE，表面能越高，膠黏劑越容易充分潤濕并形成牢固粘接。

• 對于表面能較低的 PP、PE 等材質(zhì)，可選擇專用膠黏劑或經(jīng)電暈/火焰處理的材料；
• 對于經(jīng)過硅化處理的玻璃瓶等特殊基材，應(yīng)優(yōu)先進行小樣測試再量產(chǎn)；
• 同一材質(zhì)不同加工工藝（如粗糙度、涂層）也會改變表面能，需要單獨評估。

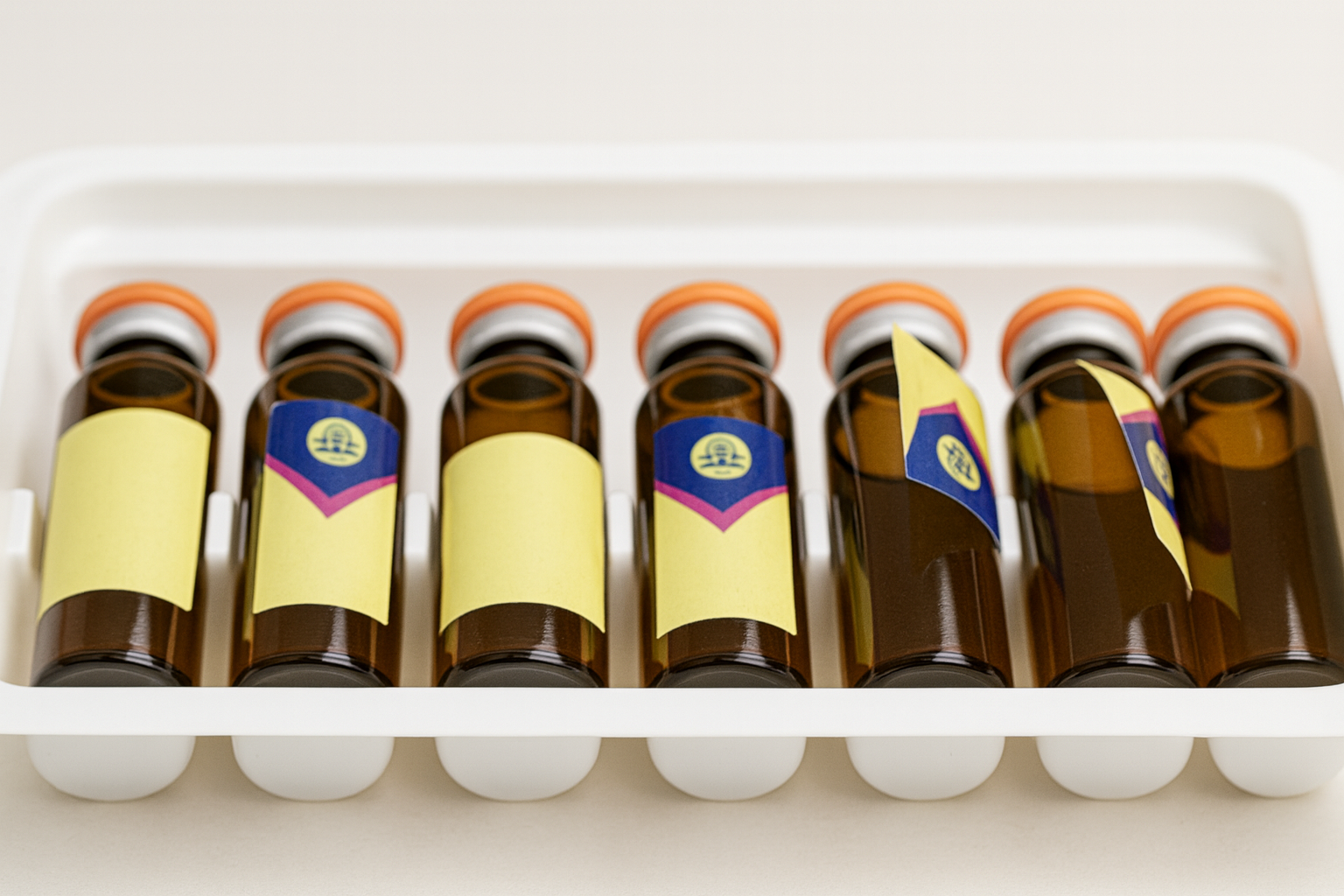

5. 被貼物形狀與曲面結(jié)構(gòu)

理想的貼標表面在展開后應(yīng)接近平面。若在兩個方向都呈曲面（類似球面），則標簽很難在無應(yīng)力的狀態(tài)下服帖，極易在某一方向產(chǎn)生折皺或起翹。

• 瓶體結(jié)構(gòu)設(shè)計階段，盡量為貼標區(qū)域預(yù)留相對平整的“標簽窗”；
• 對于小直徑瓶體或特殊造型的容器，可通過減小標簽尺寸或改變標簽形狀來緩解應(yīng)力；
• 瓶體過薄、灌裝前后變形較大的場合，需要重新評估貼標壓力與工藝窗口。

6. 被貼物表面清潔度與特殊處理

油污、水滴、粉塵、脫模劑、硅等表面污染物，會在膠黏劑和基材之間形成“隔離層”，導(dǎo)致標簽只粘在污染物上，而非真正粘附在被貼物表面。

• 貼標前應(yīng)確保瓶體或包裝表面干燥、無油、無粉塵；
• 對于經(jīng)過加硅清洗的小口徑玻璃瓶，要控制殘留硅含量并進行貼標測試；
• 如現(xiàn)場環(huán)境粉塵較多，建議增加風(fēng)淋或吹氣清潔工序。

7. 貼標環(huán)境溫度與儲存條件

大多數(shù)不干膠標簽的技術(shù)參數(shù)都會標注“最低貼標溫度”和“使用溫度范圍”。若實際貼標溫度低于材料要求，膠黏劑流動性不足，就難以形成穩(wěn)定的最終黏性。

• 標簽本身在貼標前需在規(guī)定環(huán)境中預(yù)存放（例如不少產(chǎn)品要求 ≥ 10℃）；
• 貼標現(xiàn)場環(huán)境溫度必須不低于材料的最低貼標溫度；
• 被貼物表面溫度同樣要滿足要求，避免“冷表面”瞬間凍結(jié)膠黏劑流動；
• 貼標后的 24 小時內(nèi)，應(yīng)盡量讓產(chǎn)品在適宜溫度下靜置，完成從初粘到最終粘的轉(zhuǎn)化。

8. 貼標工藝順序與節(jié)拍

灌裝、裝蓋、貼標、冷卻或冷凍等工序的先后順序與時間間隔，也會直接影響標簽最終表現(xiàn)。

例如某冰激凌品牌：在約 10℃ 環(huán)境灌裝后立即貼標，再迅速送入 -15℃ 速凍，結(jié)果大量標簽在速凍后起翹或掉落。 后續(xù)通過“先貼標、靜置 24 小時，再進行灌裝和速凍”的工藝調(diào)整，使膠黏劑有足夠時間發(fā)展黏性，從而有效解決了起翹問題。

9. 貼標設(shè)備與撫標機構(gòu)設(shè)置

貼標機所配備的撫標裝置（海綿輪、皮帶輪、撫標板等）及施加壓力是否合適，也是影響起翹的重要因素。

• 根據(jù)瓶型與標簽位置合理選擇撫標方式，保證標簽獲得足夠且均勻的壓力；
• 檢查海綿輪、皮帶輪等部件是否老化變軟、變形，從而導(dǎo)致壓力不足；
• 合理調(diào)整撫標機構(gòu)與瓶體間距，避免“僅輕輕擦過”或壓力過大造成擠皺。

三、如何系統(tǒng)預(yù)防不干膠標簽貼標起翹

• 前端選材階段：充分理解材料技術(shù)參數(shù)，確保膠黏劑與被貼物、溫度條件相匹配；
• 印刷與加工階段：控制面材平整度、覆膜/上光工藝，避免為后續(xù)貼標埋下隱患；
• 貼標與儲存階段：遵守最低貼標溫度與靜置時間要求，保持被貼物表面清潔干燥；
• 設(shè)備與工藝優(yōu)化：根據(jù)瓶型與標簽結(jié)構(gòu)選擇合適的撫標機構(gòu)和壓力；
• 與終端用戶充分溝通應(yīng)用環(huán)境與工藝條件，共同驗證最合適的標簽方案。

常見問題（FAQ）



為什么同一款不干膠標簽在不同客戶那里起翹情況不同？

不同客戶的被貼物材質(zhì)、表面處理、貼標溫度和儲存條件都可能不同。即便使用同一卷標簽， 若表面能、環(huán)境溫度或瓶體形狀有差異，最終貼標效果也會完全不同，因此在導(dǎo)入前應(yīng)進行針對性的應(yīng)用測試。

貼標前必須把標簽和瓶子都升溫到多少度才合適？

具體溫度以材料技術(shù)參數(shù)為準，一般需高于“最低貼標溫度”（如 10℃）。標簽本體、被貼物表面和貼標環(huán)境都應(yīng)滿足該條件， 貼標后 24 小時內(nèi)也盡量避免進入低于最低貼標溫度的環(huán)境。

覆膜標簽更容易起翹嗎？

覆膜本身不會必然導(dǎo)致起翹，但若覆膜張力過大、表面能過低或搭接區(qū)域上光、覆膜處理不當，就會大大增加起翹風(fēng)險。 控制張力并對搭接區(qū)留白，是減少風(fēng)險的有效方式。

如何快速判斷是材料問題還是貼標工藝問題？

可通過小范圍對比試驗來排查：在相同被貼物上分別改變貼標溫度、壓力、靜置時間等工藝參數(shù)； 若工藝優(yōu)化后起翹明顯改善，多半為工藝問題；若各種工藝條件下仍普遍起翹，則需重點評估材料匹配性。
